BCD 码加法计数器小项目

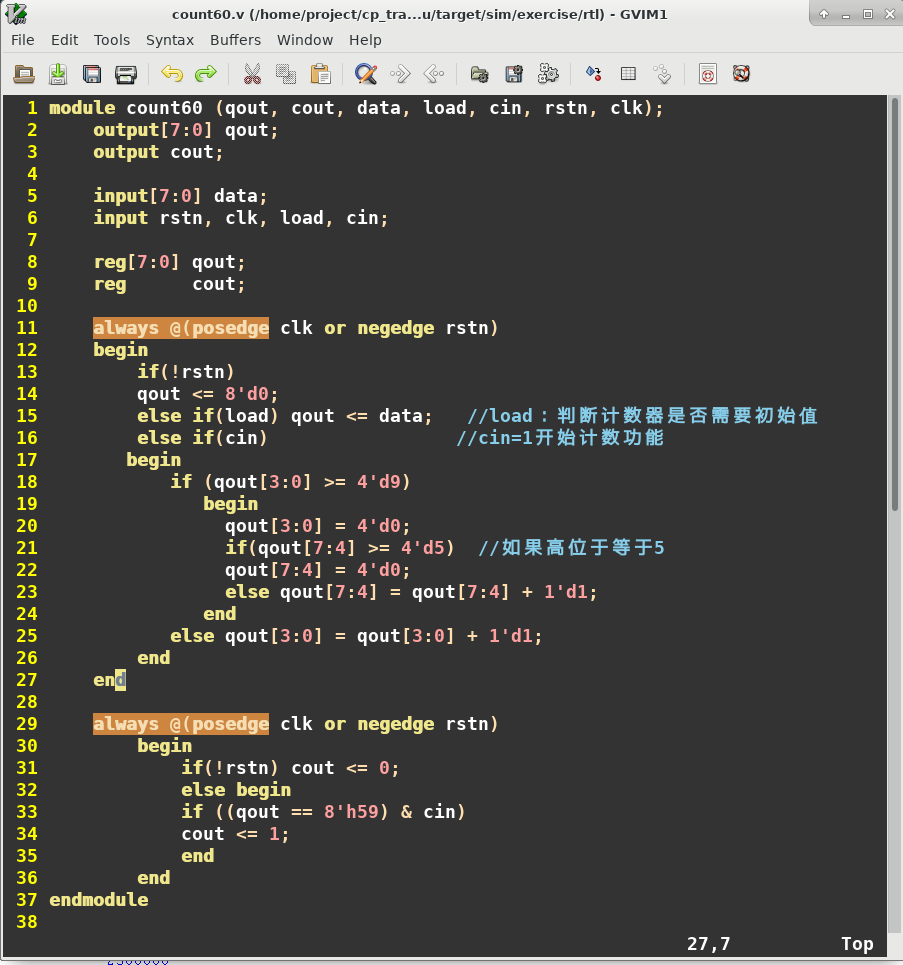

模为60的BCD码加法计数器代码：

功能：从data赋值数字开始计数，逢60向count进1

• 只声明 cout和qout为reg型信号：

cout和qout之所以特别声明为reg，是因为它们在逻辑上需要保持或存储一些值，而其他信号仅仅是用于传递即时的状态或信号所以被默认定义为了wire型，无需存储。

• 33行电路会一直检测 qout 和 cin 的值，并实时计算并更新 cout 的值

• 第21行：计数过程中，个位是最先变化的部分。

当个位从1001（即BCD中的9）增加到1010时，就超出了BCD的有效范围，因为BCD的每一位只能表示从0到9的十进制数。这时个位需要被重置到0000

• 15行：rstn是被设计成响应外部事件的信号，异步复位是复位有自己的信号沿，不在时钟沿复位

• 通常在物理情况下电路上电后短时间内拉低rstn信号，系统的状态可以被明确设定为初始状态，之后rstn会被释放（设为高电平），系统开始正常工作。

• Verilog中的always块是并发执行的（与其他always块相对），但块内部的if-else语句是基于条件选择的顺序执行逻辑。即每次always块被触发时，基于当前的输入和状态，只有一个分支会被选择执行。

---

TB：

• tb中哪些信号定义为wire型？

在Verilog测试平台（testbench）中，通常会将从被测试的模块（也就是被称为设备待测，Device Under Test，DUT）的输出端口连接的信号声明为wire类型。这是因为测试平台中不需要主动驱动这些信号，只需要从DUT接收值。

• reg类型的信号在测试平台中用于生成刺激信号（或称作测试向量），用于驱动DUT的输入端口。
• 即使在RTL设计文件中已经声明了qout的位宽，也需要在测试平台文件中再次声明它

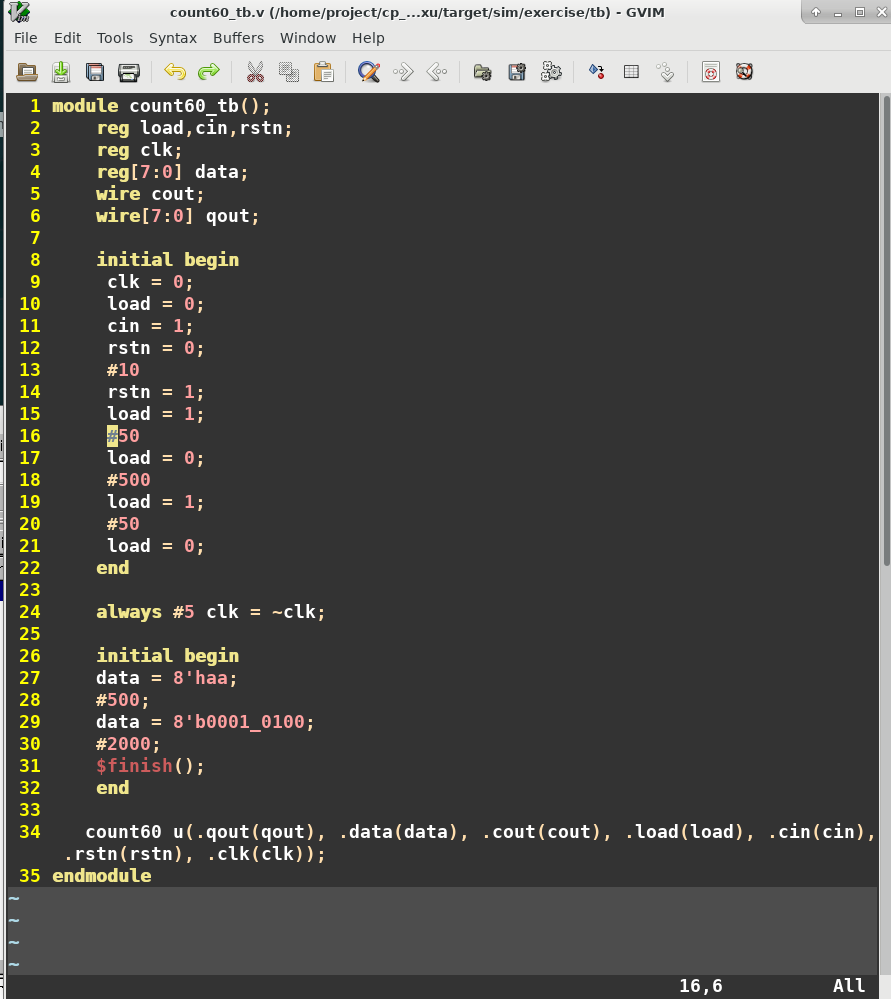

• 26~32行这部分代码的作用是在仿真开始时设置data信号的初始值，然后在仿真过程中改变这个值，并在一定时间后结束仿真。这是典型的测试平台行为，用来验证设计在不同的输入情况下的响应，以及确保在给定的条件下，设计的行为是正确的

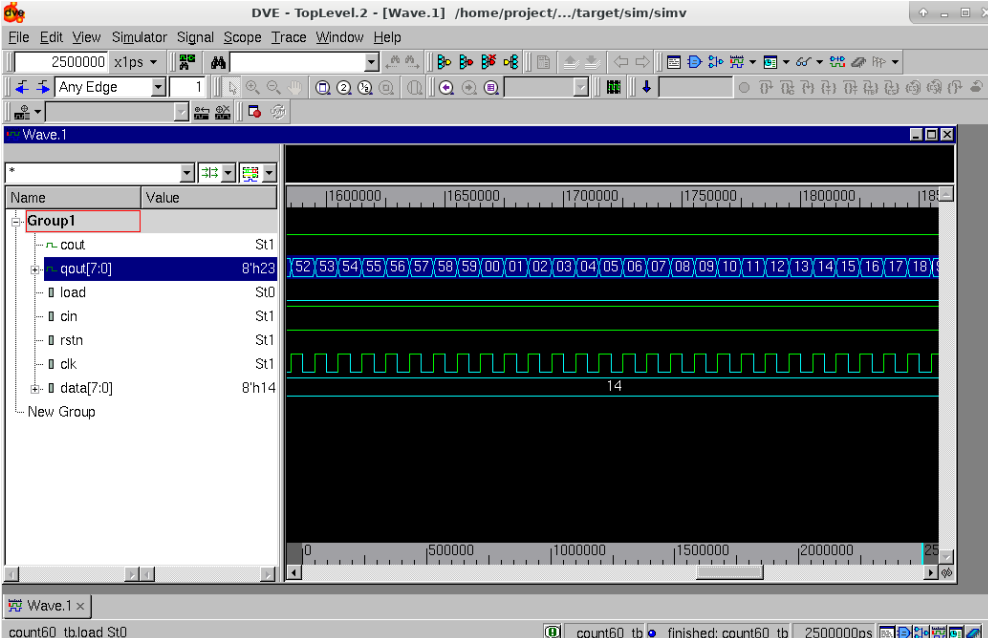

波形图：
