Verilog 运算符

Verilog Operators

  • Verilog HDL

运算符按功能分类

逻辑运算符

算术运算用于数值计算，逻辑运算用于逻辑判断和控制

  • ！逻辑非
  • &&逻辑与
  • || 逻辑或

位运算符：

位运算符
~	//按位取反
&	//按位与
|	//按位或（bitwise OR）操作符，它对两个数的所有位执行逻辑或操作
||    //逻辑或（logical OR）操作符，它对两个表达式执行逻辑或操作
^	//按位异或
^~,~^	//按位同或
  • 注意区分&&和&(按位与)的区别

关系运算符

<  //小于
<=
>
>=

运算结果为真，则结果为1，否则为0。若某操作数为不定值x，则返回值x

缩减运算符

单目运算符

&	//与
~&	//与非
|	//或
~|	//或非
^	//异或
~^，^~	//同或

注意：缩减运算符写在操作数左边，结果是一位的

例：

reg[3:0] a: b= | a
			// b=(a[0] | a[1] | a[2] | a[3])

移位运算符

>>	//右移  缩小；右移一位的操作是将每一位数字向右移动一个位置。这个过程中，最右边的位（最低位）被丢弃，然后左边填充0

<<	//左移  放大，左移几位在后面添几个零，左移会扩充位数

用法：A>>n // 将操作数右移n位，同时用n个0填补移出的空位。

例： 4’b1001>>3 = 4b’0001； 4’b1001>>4 = 4b’0000 4’b10111>>1 = 4’b01011

4‘b1001<<1= 5’b10010 4’b1001<<2 = 6’b100100;

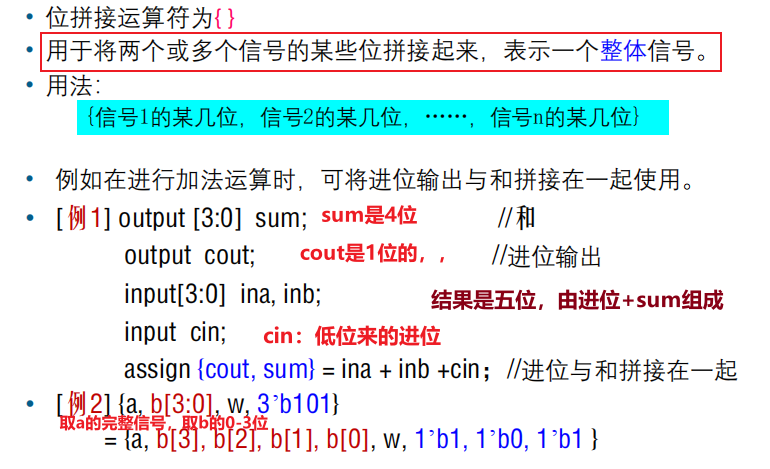

位拼接运算符（重点）


还有一些简化写法：如

  • {4{w}}
  • {b，{3{a，b}}}

注意：在位拼接表达式中，不允许存在没有指明位数的信号，必须指明信号的位数；若未指明，则默认为32位的二进制数！

  • 如{1,0}=64’h00000001_00000000（32位的1和32位的0作拼接），注意{1.0}不等于2‘b10

等式运算符

== 	//等于——
		两个操作数逐位相等，结果才是1，若某些位有x，则结果为x
！= 	//不等于
=== 	//全等
		完全相等，如两个xx，则结果也是1
！== 	//不全等

注意：==和===的区别

条件运算符

  • 属于三目运算符

信号=a？表达式1 ： 表达式2

如果a为真，则选表达式1，否则表达式2

运算符的优先级

  • 不用单独记忆，括号里面先运算

延迟四个单位，对ain取值，%取余

例化 （名随便取）

逗号后面打一个空格，来连接信号，提高可读性

表示0-15的数，ain和bin能取到的最大值

没有finish的话仿真会一直执行下去，看不到波形

  1. 声明

  2. 赋初值

  3. 时钟信号规律

  4. 波形“输入”的变化取值

  5. 开始是时候结束

  6. 例化
