Verilog 运算符 RTL 与测试平台小项目

运算符运算代码如下

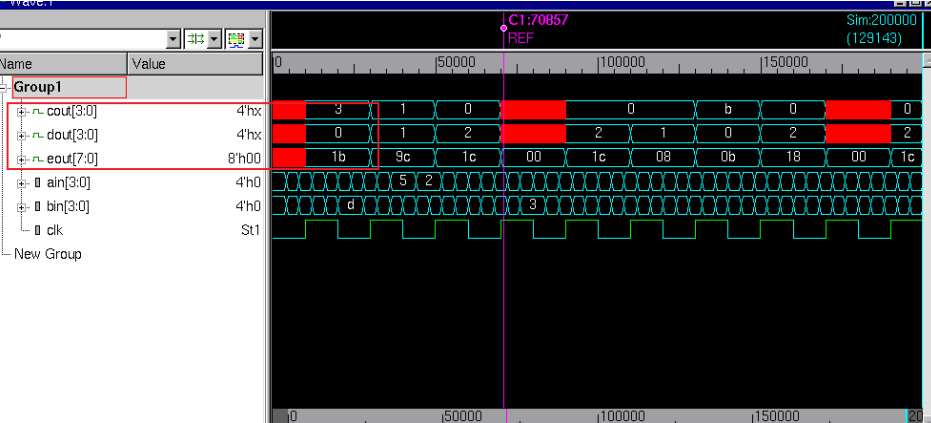

仿真结果：

• 观察波形发现c、d、e的初始值为x不定态

​ 原因：在上文TB中(initial ain= 4‘d0…)只对输入进行了初始化，而并没有对输出值初始化，而输出的初始化一般在例化（RTL）中，后续补充

• 此外仔细观察以上中间段不定态的波形会发现当上升沿来到时，ain和bin取值为0时，中间a和b的值无论如何变化，其在下一个上升沿到来之前输出值保持不定态，这也佐证了以上RTL代码中提到的

  always @(psedge clk)  //仅上升沿计算c、d、e取值
  		begin c = a/b；
  			  d = a%b；
  		   	  e = a*b；
  		end

总结此次仿真任需解决的问题：

1、输出出现了X不定态

2、想实现在a、b变化的时候c、d、e直接计算出结果

---

告辞

3.27对于输出出现了X不定态问题的更新：

考虑在RTL中增加复位信号rstn以在时钟信号到达第一个上升沿之前就将“输出信号”复位，在一定程度上减少X不定态持续时间。

实现该功能逻辑核心代码如下：

always @ (posedge clk or negedge rstn)

在TB中对rstn信号设置：

rstn信号从高电平开始，置零触发RTL中negedge下降沿敏感信号，if语句对输出信号置零，然后回到高电平，最后触发pseedge正常运行与电路功能

具体代码截图：

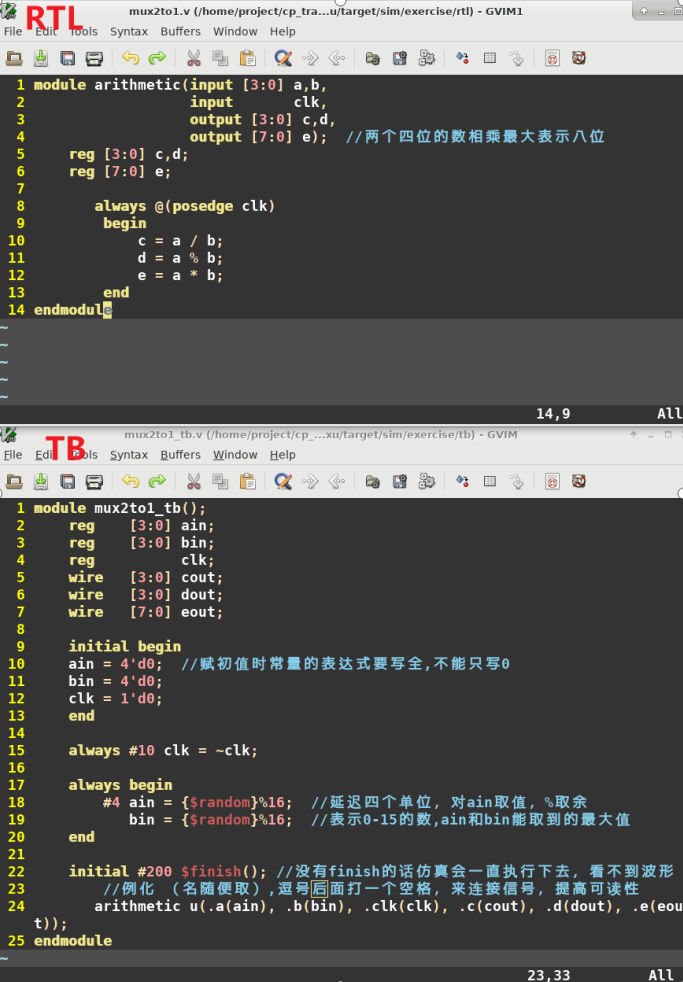

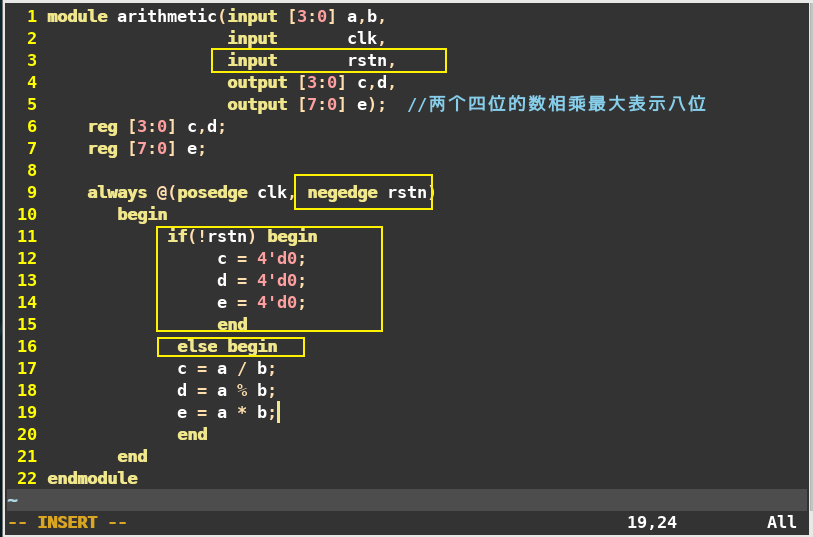

RTL：

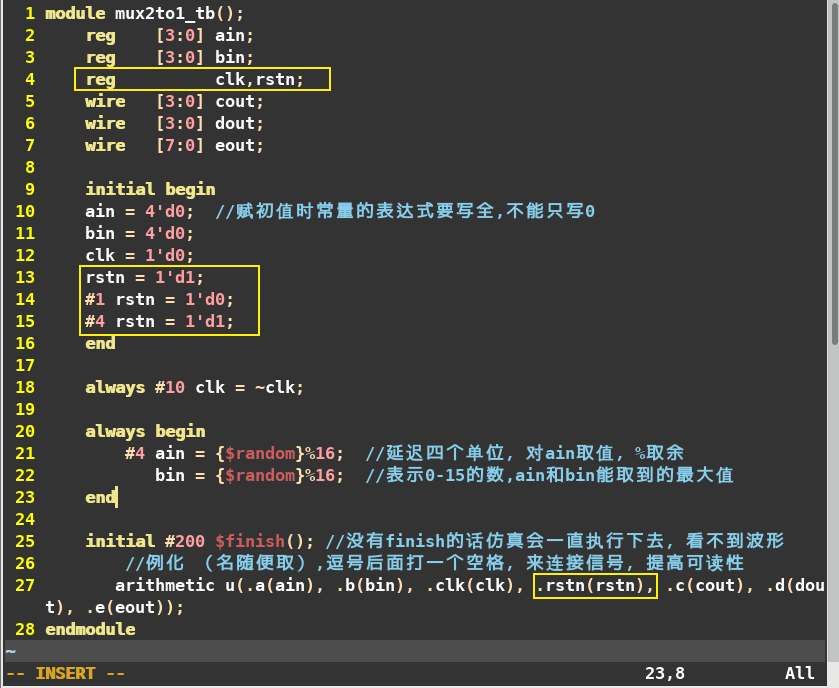

TB：

---

3.28更新

利用VCS特性可完全消除在波形开始时的X不定态

VCS特性：若开始时negedge rstn = 0，则默认会检测到一个下降沿

所以修改TB中的代码在赋值时一开始就将rstn置0，然后置1即可，若中间在任何时候需要再次复位操作，即可在TB中加入对应的时间复位即可，以上操作就叫做异步复位操作

代码：

initial begin
...
	rstn = 1'd0;
 #3 rstn = 1'd1;
end

---
