Verilog 饮料机有限状态机

自动售饮料机-分析输入输出端口信号

输入信号： clk，rst； 输入信号：操作开始: op_start;//定义1开始操作 输入信号： 投币币值: coin_val;//定义2’b01表示0.5元； 2’b10表示1元 输入信号：取消操作指示 : cancel_flag;//定义1为取消操作 输出信号：机器是否占用: hold_ind;//定义0为不占用，可以使用 输出信号：取饮料信号: drinktk_ind;//定义1为取饮料 输出信号：找零与退币标志信号: charge_ind; //定义1为找零 输出信号：找零与退币币值：charge_val;//定义3’b001表示找0.5元;3’b010表示找1元;3’b011表示找1.5元; 3’b100表示找2.0元

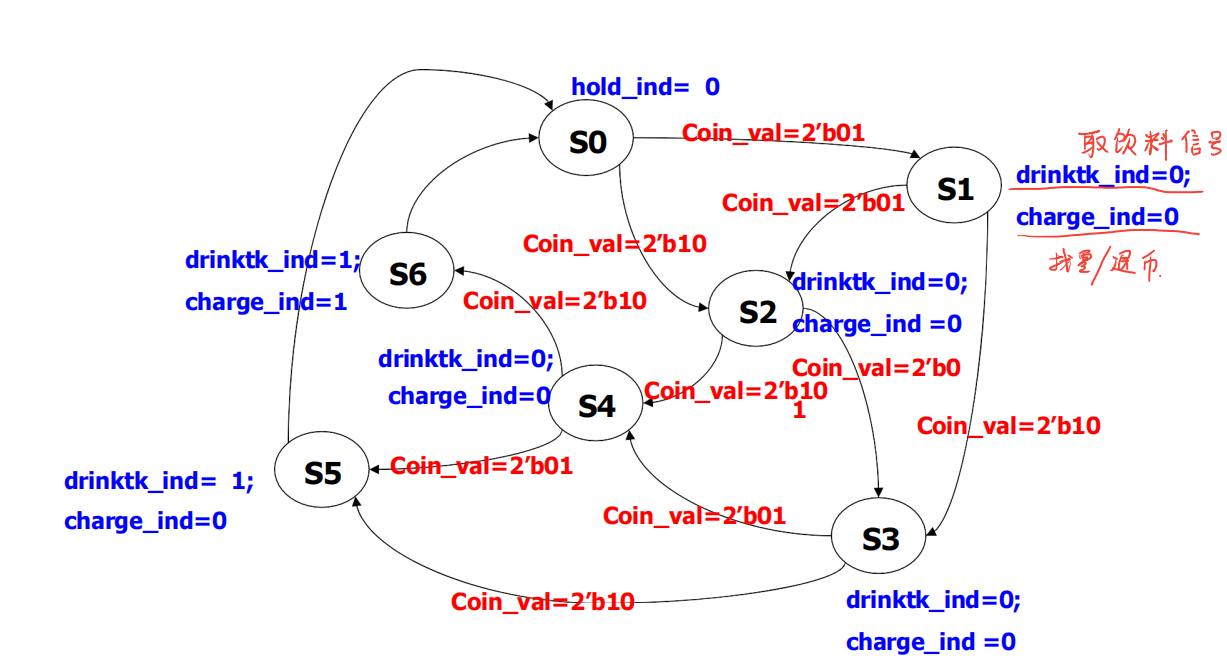

状态转移图：

说明： 1.在S0状态下，如果检测到op_start=1，开始检测是否有投币，如果有，一次新 的 售货操作开始； 2.在状态S1/S2/S3/S4下，如果检测到cancel_flag=1，则取消操作，状态返回S0，并 退回相应的币值； 3.在状态S5下，卖出饮料不找零；在状态S6下，卖出饮料并找零； 4.在状态S5和S6 操作完后，都返回状态S0，等待下一轮新的操作开始； 5.只有在S0 状态下，hold_ind=0，可以发起新一轮操作，其它状态下都为1；

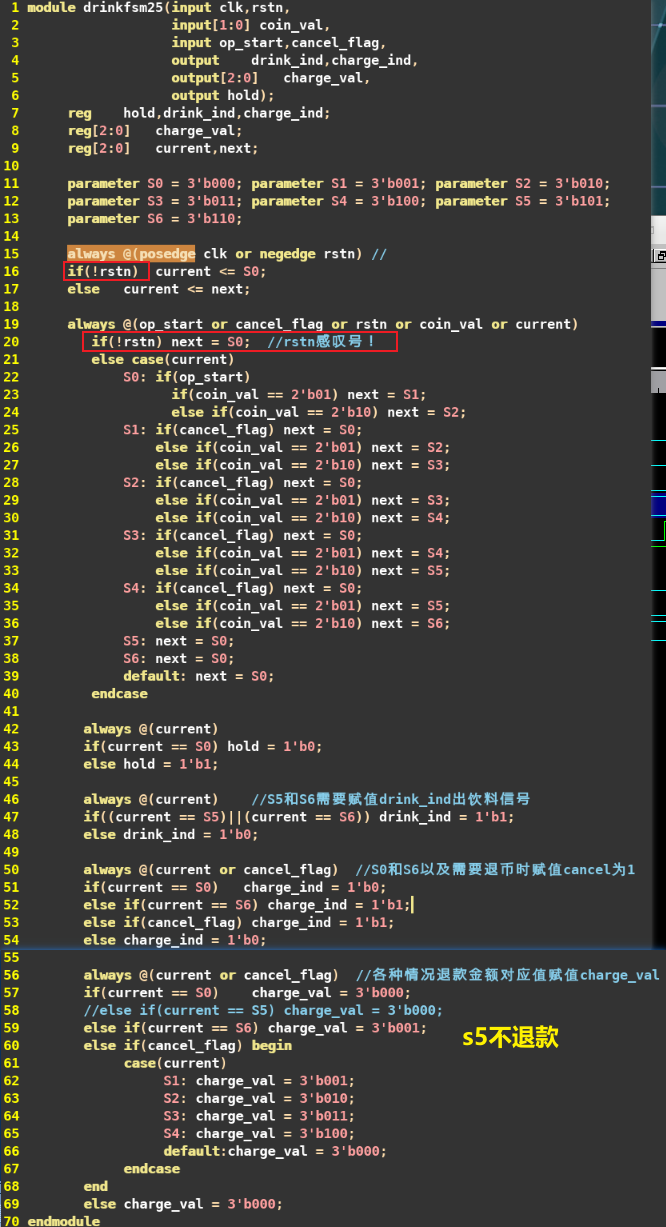

rtl

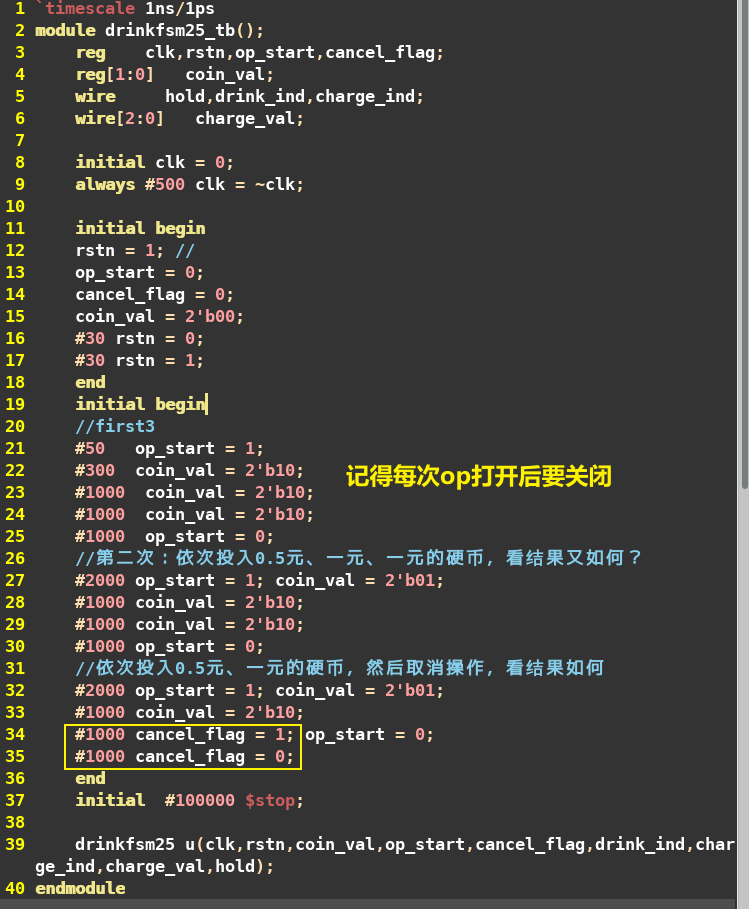

tb:

波形图：
